Detalles del producto
Lugar de origen: China
Nombre de la marca: WONSUN
Certificación: CE
Número de modelo: Puerta de barrera de entrada DZ-220B
Condiciones de pago y envío
Cantidad de orden mínima: 1pc
Precio: Negociable
Detalles de empaquetado: Puerta de barrera del vehículo Embalado en plástico de burbujas en primer lugar, y luego reforzado c
Tiempo de entrega: 3-7 días hábiles después de recibir su pago
Condiciones de pago: T/T, Western Union, Money Gram, garantía comercial de , Paypal, etc.,
Capacidad de la fuente: 1000 sistemas/mes
Conducción de método: |
motor sin escobillas CC |
Nombre: |
WONSUN 2.5sec 3m Fast DC Barrera sin escobillas Puerta Batería de reserva Puertas de barrera de calz |
RS485: |
Sí |
Velocidad clasificada: |
1400 rpm |
CE: |
Sí |
Velocidad: |
la velocidad se puede ajustar de 2,5 s a 8 s |
Conducción de método: |
motor sin escobillas CC |
Nombre: |
WONSUN 2.5sec 3m Fast DC Barrera sin escobillas Puerta Batería de reserva Puertas de barrera de calz |
RS485: |
Sí |
Velocidad clasificada: |
1400 rpm |
CE: |
Sí |
Velocidad: |
la velocidad se puede ajustar de 2,5 s a 8 s |

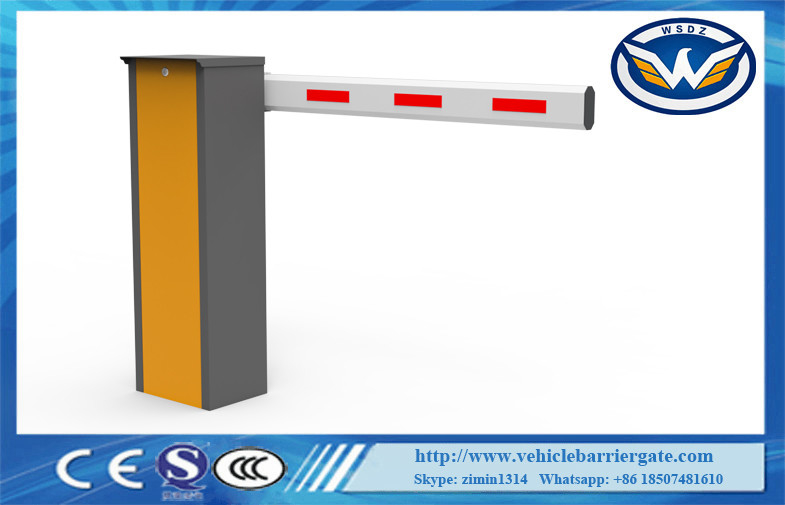

Puertas de reserva de la barrera de la calzada de la batería de la puerta sin cepillo de la barrera de WONSUN los 2.5sec/3m DC
1. Parámetros técnicos
1 temperatura de trabajo (motor): -30℃~+70℃
Voltaje clasificado 2: DC24V
3 velocidades de funcionamiento: 2.5s-8s
Corriente clasificada 4: 9.5A
Poder clasificado 5: 150W
6 velocidades sin carga: 1850rpm
7 velocidades clasificadas: 1400rpm
2. Función
| 1 la velocidad corriente se puede ajustar desde 2.5s a 8s |
| El brazo 2 puede ser intercambiado rápidamente. |
| 3 abierto la puerta de la barrera por la rueda del motor cuando el poder apagado, reajustó automáticamente después de poder encendido |
| 4 curvó la estructura inestable del movimiento del vínculo del brazo tres, la operación es estable |
| Control teledirigido de 5 radios abierto/cierre |
| Función reversa auto 6 (fuerza ajustable) |
| El conector infrarrojo de 7 fotocélulas está disponible |
| El conector del detector de 8 lazos está disponible. |
| 9 bien integrado con el equipo de sistema del aparcamiento, con control de alambre (debe ser la señal de interruptor) |
| Conector 10 para el semáforo (AC220V, poder menos que 40W) |
| Tipo del brazo | Longitud del brazo (L) | Tiempos de la operación | Altura entre el brazo y la tierra (m) |
| Brazo recto | los 6m≥L>5m | 5S | H=0.83m, altura del centro del brazo del nivel del suelo |
| los 5m≥L≥4.5m | 4S | ||
| los 4.5m>L≥3m | 3S | ||
| brazo 90°folding | L≤5m | 5S | |
| brazo 180°folding | L≤5m | 5S | |
| Brazo de dos cercas | los 5m≥L≥4m | 6S | H=0.9m, altura del centro del brazo del nivel del suelo |
| los 4m>L≥3m | 3S | ||
| Brazo de tres cercas | los 5m≥L≥4m | 6S | H=1.5m, altura del centro del brazo del nivel del suelo |
ajuste de la balanza del brazo 4.Barrier
1, comprueba y confirma la situación del brazo en horizonte y la posición vertical, después aprieta por favor el tornillo de 2pcs M12.
2, según la situación de la balanza del brazo, repetición que ajusta el nivel de la primavera de tirantez de M8*140MM, se aseguran de
el brazo abierto y cercano en establo.
3, para la puerta de la barrera con las primaveras dobles, ajustan por favor las dos primaveras simultáneamente.
4, si el brazo abierto y la sacudida cercana demasiado, comprueban por favor debajo de imagen. El brazo abierto que sacude mucho significa la primavera
es demasiado apretado, flojamente un poco. El brazo cercano que sacude demasiado significa que la primavera pierde, que repite también para apretar una pequeña primavera.
5.Electrical instalación, esquema eléctrico
1. El cableado interno de esta máquina se ha terminado cuando sale de la fábrica, no la cambia por favor, apenas para conectar la fuente de alimentación 220V y el cable de toma de tierra protector para trabajar.
2. Interfaz del semáforo: Uso del semáforo del voltaje 2A24V.
3. Interfaz anti-sensacional infrarrojo: el dispositivo antiradiación infrarrojo externo, y la señal de interruptor de la salida antiradiación pueden ser conectados.
4. Interfaz de tierra del sentido: apoye el sentido de tierra externo. Al usar un sensor de tierra externo, usted necesita solamente conectar la salida de la señal de interruptor por el sensor de tierra.
5. Interfaz de control de alambre del interfaz de sistema que parquea: conecte la señal de interruptor del sistema con este interfaz de controlar la barrera.
6. Comenzar límite y aterrizaje de salida de la señal del límite: señal de interruptor de la salida COM/NO/NC al sistema de informar al estado actual la barrera.
7. Interfaz de comunicaciones de RS485 o de la PODER: El software de la PC se puede utilizar para manejar más de 15 barreras.
lista 6.Packing
| Nombre | Especificación | Qty | Unidad | Nota |
| Tornillo del hexágono | M12*70 | 2 | Pedazo | Fijación del auge |
| Tablero de la prensa del auge | 1 | pedazo | ||
| Montaje del listón | 2 | pedazo | Fijación del caso | |
| Perno de extensión | M12*150 | 4 | unidad | Fijación del caso |
| Llave del caso | 2 | unidad | ||
| Control remoto | 2 | unidad | ||
| Instrucción | 1 | pedazo |
mantenimiento 7.Product
1 mantenga la puerta de la barrera limpia
2 compruebe el mes de las juntas nunca en caso de cualquier pieza floja.
3 compruebe la elasticidad de la primavera después de la puerta de la barrera que funciona con 3000 veces.
4 compruebe las piezas fácilmente gastadas (como la primavera, el interruptor de límite), cada medio año y renuévelo.
5 distancias teledirigidas serán acortadas o no trabajar en caso de que como la investigación grande del objeto, batería que agota, tiempos extremos.
brazo de la puerta los 6m de arr7.ier con el motor sin cepillo de DC24V para el estacionamiento SYSTE
