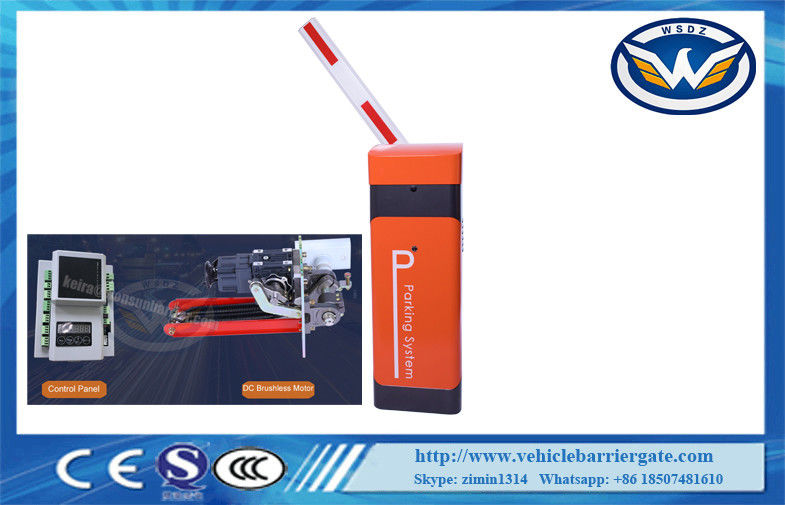

5 millones de auges autos del aparcamiento del MTBF bloquean el motor sin cepillo de DC para los sistemas del estacionamiento

5 millones de motores sin cepillo de DC del auge del MTBF de la puerta automática de la barrera para los sistemas del estacionamiento

Parámetros técnicos

1 temperatura del funcionamiento (motor): -35℃~+85℃

Voltaje clasificado 2: DC24V

3 velocidades corrientes: 1.5s-8s

4 valoró la corriente: 8.58A

Poder clasificado 5: 140W

6 velocidades sin carga: 1850rpm

7 velocidades clasificadas: 1400rpm

Instalación eléctrica, esquema eléctrico

1 todas las conexiones eléctricas se hace antes de entrega y no la cambia por favor aleatoriamente. La necesidad

es conectar la toma del poder y de tierra de AC220V.

Conector del semáforo 2: puede conectar poder no más que 40W.

Conector infrarrojo del uno-golpe de 3 fotocélulas: conecte la señal de interruptor para la salida del receptor.

4 conectores del detector del lazo: apoya externamente e internamente detector del lazo (solamente una manera se puede elegir).

Si se selecciona el tipo externo, apenas conecte la señal de interruptor para la salida del detector del lazo.

Si se selecciona el tipo interno, la necesidad conecta la señal del alambre con el interfaz del alambre del detector del vehículo.

5 conectores del sistema del aparcamiento: conecte la señal de interruptor del sistema con este conector, después puede controlar la operación de la puerta de la barrera.

Señal de interruptor de límite 6 de arriba/abajo: con COM de la salida, NO, NC, él que supervisa la situación de la puerta de la barrera.

Conector 7 RS485: después de elegido el módulo de las opciones RS485, puede manejar el max 15 pedazos de puertas de la barrera por el software de la PC.
