Detalles del producto
Lugar de origen: China
Nombre de la marca: WONSUN
Certificación: CE
Número de modelo: DZ-220
Condiciones de pago y envío
Cantidad de orden mínima: 1PC
Precio: Negociable
Detalles de empaquetado: Embalado en plástico de burbujas en primer lugar, y después reforzado con el cartón para el embalaje
Tiempo de entrega: 3-7 días laborables después de recibieron su pago
Condiciones de pago: T/T, Western Union, gramo del dinero, garantía comercial de , Paypal etc.,
Capacidad de la fuente: 1000 establece / Mes
Velocidad de funcionamiento: |
1.5s-8s |
Voltaje clasificado: |
DC24V |
Ventajas: |
La velocidad ajustable, Hall Limit, batería de reserva apoyó |
poder clasificado: |
140W |
Temperatura de trabajo (motor): |
-35℃~+85℃ |
Nombre de producto: |
Bajo costo la puerta económica de la barrera del vehículo con el motor 140W sin cepillo de DC |
Velocidad de funcionamiento: |
1.5s-8s |
Voltaje clasificado: |
DC24V |
Ventajas: |
La velocidad ajustable, Hall Limit, batería de reserva apoyó |
poder clasificado: |
140W |
Temperatura de trabajo (motor): |
-35℃~+85℃ |
Nombre de producto: |
Bajo costo la puerta económica de la barrera del vehículo con el motor 140W sin cepillo de DC |

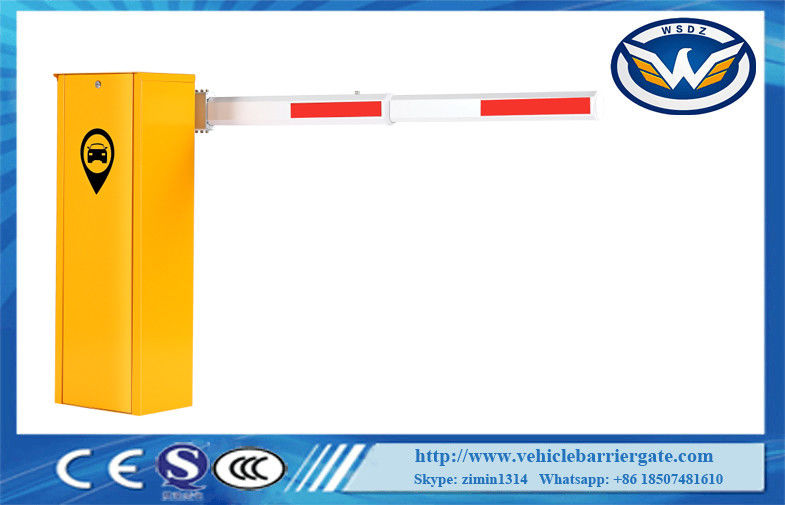

Bajo costo la puerta económica de la barrera del vehículo con el motor 140W sin cepillo de DC
Parámetros técnicos
1 temperatura de trabajo (motor): -35℃~+85℃
Voltaje clasificado 2: DC24V
3 velocidades de funcionamiento: 1.5s-8s
Corriente clasificada 4: 8.58A
Poder clasificado 5: 140W
6 velocidades sin carga: 1850rpm
7 velocidades clasificadas: 1400rpm
8 de potencia de salida: los 56.8N.m
Humedad relativa 9: el ≤90%
10 distancias teledirigidas: ≤100M (en el lugar abierto)
11 grados del IP: IP44
12 longitudes máximas del brazo: los 6M
Características
| La velocidad corriente se puede ajustar desde 1.5s a 8s |
| Abra la puerta de la barrera por la rueda del motor cuando el poder apagado, reajustó automáticamente después de poder encendido |
| La estructura inestable curvada del movimiento del vínculo del brazo tres, la operación es estable |
| Control teledirigido inalámbrico abierto/cierre |
| Función reversa auto (fuerza ajustable) |
| El conector infrarrojo de las fotocélulas está disponible |
| El conector del detector del lazo está disponible. |
| Bien integrado con el equipo de sistema del aparcamiento, con control de alambre (debe ser la señal de interruptor) |
| Conector para el semáforo (AC220V, poder menos que 40W) |
| Señal de ofrecimiento del contacto seco para el sistema del aparcamiento (COM, NC, NO) |
| Auto-retraso al cerrarse (ajustable) |
| Interfaz de comunicaciones de la red de RS485 o de la PODER (ninguna necesidad de instalar el módulo) |
| Cuenta del interfaz |
| interfaz de reserva de la batería 24V (puede ser cargado usando energía solar) |
Instalación eléctrica, esquema eléctrico
1 todas las conexiones eléctricas se hace antes de entrega y no la cambia por favor aleatoriamente. La necesidad
es conectar la toma del poder y de tierra de AC220V.
Conector del semáforo 2: puede conectar poder no más que 40W.
Conector infrarrojo del uno-golpe de 3 fotocélulas: conecte la señal de interruptor para la salida del receptor.
4 conectores del detector del lazo: apoya externamente e internamente detector del lazo (solamente una manera se puede elegir).
Si es externo el tipo se selecciona, apenas para conectar la señal de interruptor para la salida del detector del lazo.
Si se selecciona el tipo interno, necesite conectar la señal del alambre con el interfaz del alambre del detector del vehículo.
5 conectores del sistema del aparcamiento: conecte la señal de interruptor del sistema con este conector, después puede controlar la operación de la puerta de la barrera.
Señal de interruptor de límite 6 de arriba/abajo: con COM de la salida, NO, NC, él que supervisa la situación de la puerta de la barrera.
Conector 7 RS485: después de elegido el módulo de las opciones RS485, puede manejar el max 15 pedazos de puertas de la barrera por el software de la PC.
Mantenimiento del producto
1 mantenga la puerta de la barrera limpia
2 compruebe el mes de las juntas nunca en caso de cualquier pieza floja.
3 compruebe la elasticidad de la primavera después de la puerta de la barrera que funciona con 3000 veces.
4 compruebe las piezas fácilmente gastadas (como la primavera, el interruptor de límite), cada medio año y renuévelo.
5 distancias teledirigidas serán acortadas o no trabajar en caso de que como la investigación grande del objeto, batería que agota, tiempos extremos.
Tabla de la comparación de la velocidad de la longitud del brazo
| Código del menú | Número | Nombre de código del menú | Defectos | unidad | Observaciones |
| H00-00 | 25-95 | Ajuste abierto de la velocidad | 40 | El ciclo de trabajo correspondiente 25%-95%, tamaño de PWM de paso es 1 | |
| H00-01 | 25-95 | Ajuste cercano de la velocidad | 40 | El ciclo de trabajo correspondiente 25%-95%, tamaño de PWM de paso es 1 | |
| H00-02 | 5-40 | Ábrase en el lugar deceleran ángulo | 35 | Cuanto más grande es el valor del ángulo, menos probable es sacudir el brazo cuando existe. | |
| H00-03 | 5-40 | Cerca en el lugar decelerar ángulo | 35 | Cuanto más grande es el valor del ángulo, menos probable es sacudir el brazo cuando existe. | |
| H00-04 | 1-20 | Open acelera el ajuste | 10 | ms | Cuanto más pequeño es el número, más rápida es la velocidad |
| H00-05 | 1-20 | Cerca acelere el ajuste | 10 | ms | Cuanto más pequeño es el número, más rápida es la velocidad |
| H00-06 | 1-30 | Ángulo en el lugar abierto | 2 | grado | el tamaño de paso es 1 |
| H00-07 | 1-30 | Ángulo en el lugar abierto | 1 | grado | el tamaño de paso es 1 |
| H00-08 | 7-13 | Ajuste reverso auto de la fuerza | 10 | el tamaño de paso es 1 | |
| H00-09 | 0-90 | Retrase el cerrar del ajuste | 0 | Sec | el tamaño de paso es 100; 0 no es cerrado automáticamente, el otro valor será cerrado automáticamente; Este parámetro está para cuando no hay señales del detector del lazo y ocasiones no automáticas de la operación |
| H00-10 | 10-50 | Ajuste de la velocidad de la auto-comprobación | 30 | El ciclo de trabajo correspondiente 10%-50%, tamaño de PWM de paso es 1 | |
| H00-11 | 0-2 | Modo de la auto-comprobación | 0 | 0: actúe no automáticamente; 1: actúe automáticamente, quite después de poder apagado; 2: actúe automáticamente, memoria del apagón | |
| H00-12 | 0-5 | ajuste de la fuerza de la Uno mismo-cerradura (inválido) | 3 | ||
| H00-13 | 1-20 | Tiempo de desaceleración del motor cuando está detenido brevemente | 5 | Cuanto más grande es el ajuste, el tiempo de la pausa durará | |
| H00-14 | 0-1 | La dirección del defecto de la operación después del autoexamen | 0 | 0: Cierre, 1: abertura | |
| H00-15 | 1-10 | Número de pares del polo (inválidos) | 4 | Solamente exhibían correctamente valores de la velocidad del motor | |
| H00-16 | 1-32 | Dirección de RS485communication | 1 | Hasta 32 esclavos pueden ser conectados | |
| H00-17 | 0-2 | Tarifa de RS485communication | 0 | 0:9600,1: 19200,2:38400; Cambie el parámetro y sea válido después de poder encendido otra vez. | |
| H00-18 | 0-1 | Si autoexamen después de que el poder esté prendido | 1 | 0: ningún autoexamen después del poder encendido, 1: autoexamen después del poder encendido | |
| H00-19 | 0-3 | Ajuste de autoprueba manual | 2 | 0: Manualmente inválido, 1: Botón del SISTEMA del teclado, 2: válido teledirigido, 3, botón del SISTEMA del teclado y válido teledirigido | |
| H00-20 | 0-15 | Supervisión de índice del ajuste del parámetro | 7 | 7, tiempos de la operación (ms): 0~9000 8, tiempos acumulativos de la operación: 0' 99999999 9, automáticamente tiempos de la operación: 0~99999999 10, tiempos de la colisión: 0~99999999 11, épocas en el lugar cerradas: 0~99999999 12, Poder-en el tiempo (minutos): 0~99999999 13, poder-en épocas: 0~99999999 14, situación portuaria entrada: Exhibición binaria 15, código de error: 0~7 |
|
| H00-21 | 0-3 | reset | 0 | 1: ajuste del resto | |
| H00-22 | 0-1 | Modo de salida del LED | 0 | 0: No destelle alternativamente durante la operación; 1: El destellar Allow |
