Detalles del producto
Lugar de origen: China
Nombre de la marca: WONSUN
Certificación: CE
Número de modelo: Barrera de pluma automática DZ-220B
Condiciones de pago y envío
Cantidad de orden mínima: 1pc
Precio: Negociable
Detalles de empaquetado: Puerta de barrera del vehículo Embalado en plástico de burbujas en primer lugar, y luego reforzado c
Tiempo de entrega: 3-7 días hábiles después de recibir su pago
Condiciones de pago: T/T, Western Union, Money Gram, garantía comercial de , Paypal, etc.,
Capacidad de la fuente: 1000 sistemas/mes
Conducción de método: |
motor sin escobillas CC |
Marca: |
-30℃~+70℃ |
Humedad relativa: |
el ≥85% |
Potencia nominal:: |
150W |
Nombre: |
barrera automática del auge del motor sin cepillo de 150W DC 24V con teledirigido inalámbrico |
Velocidad de funcionamiento: |
2.5sec-6sec velocidad ajustable |
Conducción de método: |
motor sin escobillas CC |
Marca: |
-30℃~+70℃ |
Humedad relativa: |
el ≥85% |
Potencia nominal:: |
150W |
Nombre: |
barrera automática del auge del motor sin cepillo de 150W DC 24V con teledirigido inalámbrico |
Velocidad de funcionamiento: |
2.5sec-6sec velocidad ajustable |

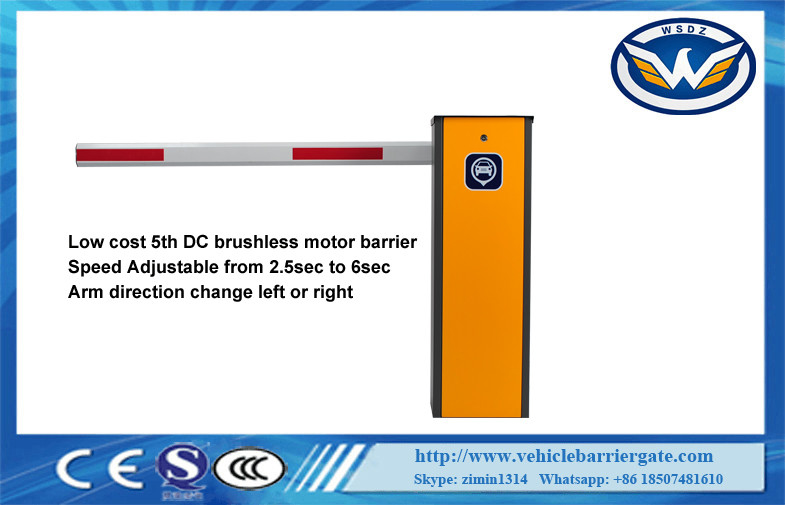

barrera automática del auge del motor sin cepillo de 150W DC 24V con teledirigido inalámbrico
1. Selección de primavera
La primavera es la estirable y
la especificación es como sigue:
Color de verde del diámetro 4.0M M
Color de rojo del diámetro 4.5M M
Color azul del diámetro 5.5M M
Color amarillo del diámetro 6.8M M
Color blanco del diámetro 7.0M M
| 1 la velocidad corriente se puede ajustar desde 2.5s a 8s |
| El brazo 2 puede ser intercambiado rápidamente. |
| 3 abierto la puerta de la barrera por la rueda del motor cuando el poder apagado, reajustó automáticamente después de poder encendido |
| 4 curvó la estructura inestable del movimiento del vínculo del brazo tres, la operación es estable |
| Control teledirigido de 5 radios abierto/cierre |
| Función reversa auto 6 (fuerza ajustable) |
| El conector infrarrojo de 7 fotocélulas está disponible |
| El conector del detector de 8 lazos está disponible. |
| 9 bien integrado con el equipo de sistema del aparcamiento, con control de alambre (debe ser la señal de interruptor) |
| Conector 10 para el semáforo (AC220V, poder menos que 40W) |
| 1 temperatura de trabajo (motor): -30℃~+70℃ |
| Voltaje clasificado 2: DC24V |
| 3 velocidades de funcionamiento: 2.5s-8s |
| Corriente clasificada 4: 9.5A |
| Poder clasificado 5: 150W |
| 6 velocidades sin carga: 1850rpm |
| 7 velocidades clasificadas: 1400rpm |
| Esfuerzo de torsión clasificado 8: los 59.6N.m |
| Humedad relativa 9: el ≥85% |
| 10 distancias teledirigidas: ≤100M (en el lugar abierto) |
5.Electrical instalación, esquema eléctrico
1. El cableado interno de esta máquina se ha terminado cuando sale de la fábrica, no la cambia por favor, apenas para conectar la fuente de alimentación 220V y el cable de toma de tierra protector para trabajar.
2. Interfaz del semáforo: Uso del semáforo del voltaje 2A24V.
3. Interfaz anti-sensacional infrarrojo: el dispositivo antiradiación infrarrojo externo, y la señal de interruptor de la salida antiradiación pueden ser conectados.
4. Interfaz de tierra del sentido: apoye el sentido de tierra externo. Al usar un sensor de tierra externo, usted necesita solamente conectar la salida de la señal de interruptor por el sensor de tierra.
5. Interfaz de control de alambre del interfaz de sistema que parquea: conecte la señal de interruptor del sistema con este interfaz de controlar la barrera.
6. Comenzar límite y aterrizaje de salida de la señal del límite: señal de interruptor de la salida COM/NO/NC al sistema de informar al estado actual la barrera.
7. Interfaz de comunicaciones de RS485 o de la PODER: El software de la PC se puede utilizar para manejar más de 15 barreras.
tabla de parámetro del ajuste 6.Function
| Código del menú | Escala del parámetro | Nombre de parámetro | Defecto | Unidad | Observación | |||
| H00-00 | 25-95 | Ajuste abierto de la velocidad | 40 | El ciclo de trabajo correspondiente 25%-95%, tamaño de PWM de paso es 1 | ||||
| H00-01 | 25-95 | Ajuste cercano de la velocidad | 40 | El ciclo de trabajo correspondiente 25%-95%, tamaño de PWM de paso es 1 | ||||
| H00-02 | 5-40 | Ábrase en el lugar deceleran ángulo | 35 | Cuanto más grande es el valor del ángulo, menos probable es sacudir el brazo cuando existe. | ||||
| H00-03 | 5-40 | Cerca en el lugar decelerar ángulo | 35 | Cuanto más grande es el valor del ángulo, menos probable es sacudir el brazo cuando existe. | ||||
| H00-04 | 1-20 | Open acelera el ajuste | 1 | ms | Cuanto más pequeño es el número, más rápida es la velocidad | |||
| H00-05 | 1-20 | Cerca acelere el ajuste | 8 | ms | Cuanto más pequeño es el número, más rápida es la velocidad | |||
| H00-06 | 1-30 | Ángulo en el lugar abierto | 1 | grado | el tamaño de paso es 1, cuándo grande que 11, comprobarán automáticamente un lado | |||
| H00-07 | 1-30 | Ángulo en el lugar cercano | 1 | grado | el tamaño de paso es 1 | |||
| H00-08 | 7-13 | Ajuste reverso auto de la fuerza | 10 | el tamaño de paso es 1 | ||||
| H00-09 | 0-90 | Retrase el cerrar del ajuste | 0 | en segundo lugar | el tamaño de paso es 100; 0 no es cerrado automáticamente, el otro valor será cerrado automáticamente; Este parámetro es para la situación que no hay señales del detector del lazo y ocasiones no automáticas de la operación | |||
| H00-10 | 10-50 | Ajuste de la velocidad de la auto-comprobación | 30 | El ciclo de trabajo correspondiente 10%-50%, tamaño de PWM de paso es 1 | ||||
| H00-11 | 0-2 | Modo de la auto-comprobación | 0 | 0: actúe no automáticamente; 1: actúe automáticamente, elimine después de poder apagado; 2: actúe automáticamente, la operación del apagón memory.3.intelligent automáticamente. | ||||
| H00-12 | 0-5 | ajuste de la fuerza de la Uno mismo-cerradura | 0 | 0: Inválido, 1or 2 válido | ||||
| H00-13 | 1-20 | Tiempo de desaceleración del motor cuando está detenido brevemente | 5 | Cuanto más grande es el ajuste, el tiempo de la pausa durará | ||||
| H00-14 | 0-1 | ajuste de la Oferta-dirección | 0 | 0: Cierre, 1: abertura | ||||
| H00-15 | 0-2 | Dirección cerrada ahorro de energía del brazo | 0 |
0: inválido 1: brazo cercano válido (el voltaje del ahorro de la energía es determinado por 49 artículos) 2: brazo abierto válido |
||||
| H00-16 | 1-32 | Dirección de RS485communication | 1 | Hasta 32 esclavos pueden ser conectados | ||||
| H00-17 | 0-2 | Tarifa de RS485communication | 0 | 0:9600,1: 19200,2:38400; Cambie el parámetro y sea válido después de poder encendido otra vez. | ||||
| H00-18 | 0-2 | Si a la auto-comprobación cuando poder encendido | 1 | 0: ninguna auto-comprobación, 1: auto-comprobación; 2: auto-comprobación con teledirigido; | ||||
| H00-19 | 0-3 | ajuste de la auto-comprobación | 2 | 0: Manualmente inválido, 1: Botón del SISTEMA del teclado, 2: válido teledirigido, 3, botón del SISTEMA del teclado y válido teledirigido | ||||
| H00-20 | 0-15 | Supervisión de índice del ajuste del parámetro | 7 | 0 | 0XD000 | Gire la velocidad | 0~2500 | |
| 1 | 0XD001 | Ángulo de la reacción del motor | 0~90 grados | |||||
| 2 | 0XD002 | Voltaje de la barra de distribución (V) | 0~40.0 | |||||
| 3 | 0XD003 | Salida actual | ||||||
| 4 | 0XD004 | Estado de Pasillo | 0~7 | |||||
| 5 | 0XD005 | Número de la conmutación | ||||||
| 6 | 0XD006 | Número total de viajes | ||||||
| 7 | 0XD007 | Tiempo de ejecución (ms) | 0~9000 | |||||
| 8 | 0XD008 | Tiempos en marcha acumulativos | 0' 99999999 | |||||
| 9 | 0xD00A | Época de la operación de la automatización | 0~99999999 | |||||
| 10 | 0xD00C | Época de anticolisión | 0~99999999 | |||||
| 11 | 0xD00E | El número de épocas del brazo es en el lugar cercano | 0~99999999 | |||||
| 12 | 0xD010 | Poder a tiempo (minuto) | 0~99999999 | |||||
| 13 | 0xD012 | Tiempos del poder de la fuente de alimentación encendido | 0~99999999 | |||||
| 14 | 0xD014 | Situación de funcionamiento | Exhibición binaria | |||||
| 15 | 0xD015 | Código de falta | 0~7 | |||||
| 19 | Número de brazo ASCENDENTE | 0-65535 | ||||||
| 20 | Número de brazo del PLUMÓN | 0-65535 | ||||||
| 21 | Número de PARADA | 0-65535 | ||||||
| 22 | Número de detector del lazo | 0-65535 | ||||||
| 23 | Número de fotocélula | 0-65535 | ||||||
| 24 | Número de cámara | 0-65535 | ||||||
| H00-21 | 0-3 | Reset de los datos de la fábrica | 0 | 1: Resto de los datos de la fábrica, 2: el número acumulativo de épocas dio salida a 3: Acumule el número de épocas de despejar y de restaurar los ajustes de la fábrica, vuelta a 0 después de la ejecución | ||||
| H00-22 | 0-1 | Constante de tiempo de aceleración del comienzo | 0 | Cuanto más alto es el valor, más lenta es la aceleración | ||||
| H00-23 | 12-30 | Salida mínima | 10 | Ciclo de trabajo mínimo de la salida del brazo ARRIBA/ABAJO | ||||
| H00-24 | 12-30 | Ajuste de la función de la llave de PARADA | 0: siempre que usted presione pausa, estancia del BRAZO en el estado actual 1: cuando está cercano el brazo, pulsa la tecla de PARADA para cambiar el brazo al comando ascendente | |||||
| H00-25 | 1-20 | Reserva | ||||||
| H00-26 | 0-1 | Descanso de la cuenta de la cámara (segundos) | S | 0: la cuenta despejó los minutos when10 mide el tiempo hacia fuera, no 0 está midiendo el tiempo del brazo cercano | ||||
| H00-27 | 0-1 | |||||||
| H00-28 | 0-3 | Modo de salida ligera del LED | 0: No destelle alternativamente durante la operación; 1: El destellar Allow; 2: Luz verde cuando ENCIMA del brazo en 45 grados | |||||
| H00-33 | control de la situación de 485 comunicaciones | 485 comunicación, datos portuarios de entrada análoga | ||||||
| H00-34 | Modelo máximo | 0-1 | Prensa larga teledirigida si prohibir el uso del puerto del IO; 0: Ningún efecto de la prohibición; 1: eficaz | |||||
Wonsun es un manufaturer profesional para la puerta de la barrera, barrera del auge, motor de la puerta de desplazamiento. Si algún interés, me entra en contacto con por favor libremente.
Correo electrónico: keira@wonsunbarrier.com
Skype: zimin1314
Whatsapp: +86 185 0748 1610
Wechat: Keira_Xia
brazo más arrier de la puerta los 6m con el motor sin cepillo de DC24V para el estacionamiento SYSTE
